1、 能砸裂的PP-R水管就是差水管?

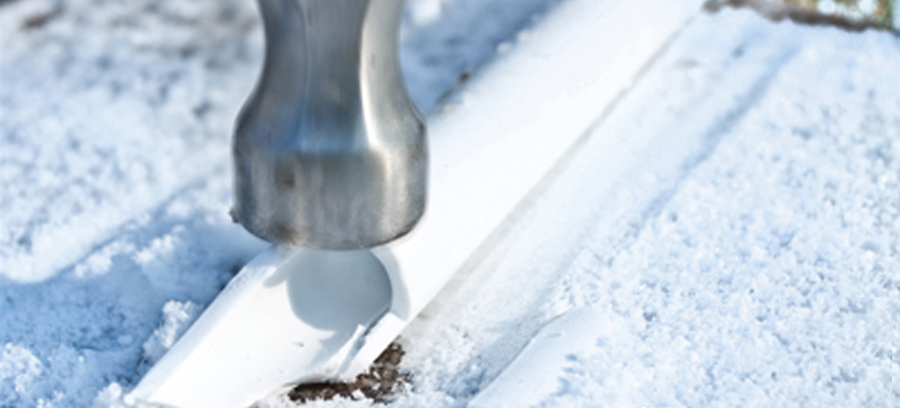

答:這種判斷方法是錯(cuò)誤的,能否砸裂PP-R管,這是一種判斷PP-R好壞的誤區(qū),這并不能檢驗(yàn)PP-R好壞與否,因?yàn)镻P-R材料本身性能隨著環(huán)境溫度而發(fā)生一定程度的改變。在氣溫較低的情況下,尤其冬季施工過(guò)程中,管材在低溫下柔韌性有所降低,剛性增強(qiáng),表現(xiàn)為脆性。在外力沖擊或過(guò)大的意外載荷作用下,可能出現(xiàn)管材直線開(kāi)裂等情況,給施工帶來(lái)不便。為此相關(guān)國(guó)家規(guī)范針對(duì)此問(wèn)題做出了明確的要求。在冬季施工時(shí),應(yīng)注意建筑給水聚丙烯(PP-R)管道的低溫脆性的特點(diǎn),并制定相應(yīng)施工方案。GB/T50349-2005對(duì)此有詳細(xì)規(guī)定。反而是一些添加其它原料的假冒偽劣PP-R管,倒是不易砸壞!真正的既能輸送高溫?zé)崴帜茌斔屠渌晒苡?0年的PP-R是能砸裂的,特別是在溫度較低的情況下更是如此,這就是PP-R的低溫脆性。如果PP-R水管不能砸裂,基本可以斷定不是真正的PP-R材料。PP-R管的優(yōu)勢(shì)主要體現(xiàn)在較高的抗蠕變性能。純PP-R料的好管具有低溫脆性,在5℃以下的環(huán)境中表現(xiàn)得尤為明顯,所以好管能砸裂,砸不裂的往往都不是PP-R管,而是輸送冷水的PP-B或是參雜了其它的材料。
2、什么是低溫脆性?
答:材料(所有材料,包括金屬材料及非金屬材料)的沖擊吸收功隨溫度降低而降低,當(dāng)試驗(yàn)溫度低于Tk(韌脆臨界轉(zhuǎn)變溫度)時(shí),沖擊吸收功明顯下降,材料由韌性狀態(tài)變?yōu)榇嘈誀顟B(tài),這種現(xiàn)象稱為低溫脆性。
3、PP-R管為什么存在低溫脆性?

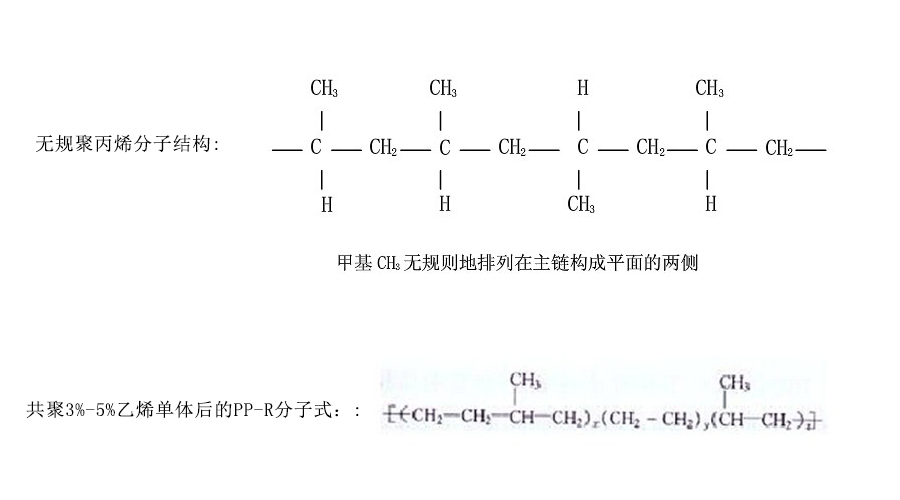

答:PP-R全稱是無(wú)規(guī)共聚聚丙烯,它由丙烯單體和少量乙烯單體在加熱、加壓和催化劑作用下無(wú)規(guī)共聚得到的。乙烯單體(CH2=CH2)隨機(jī)地分布到丙烯(CH2=CH-CH3)長(zhǎng)鏈中,其中乙烯單體一般控制在3-5%之間。這種聚合方式?jīng)Q定了其具有冷脆性的特點(diǎn)。在氣溫較低的情況下,尤其冬季施工過(guò)程中,管材在低溫下柔韌性有所降低,剛性增強(qiáng),表現(xiàn)為脆性。在外力沖擊或過(guò)大的意外載荷作用下,可能出現(xiàn)管材直線開(kāi)裂等情況,剪刀不鋒利也會(huì)留下裂紋的隱患,給施工帶來(lái)不便。為此相關(guān)國(guó)家規(guī)范針對(duì)此問(wèn)題做出了明確的要求。在冬季施工時(shí),應(yīng)注意建筑給水聚丙烯(PP-R)管道的低溫脆性的特點(diǎn),并制定相應(yīng)施工方案。GB/T50349-2005對(duì)此有詳細(xì)規(guī)定。
4、PP-R管材冷脆性在實(shí)際應(yīng)用中的表現(xiàn)形式

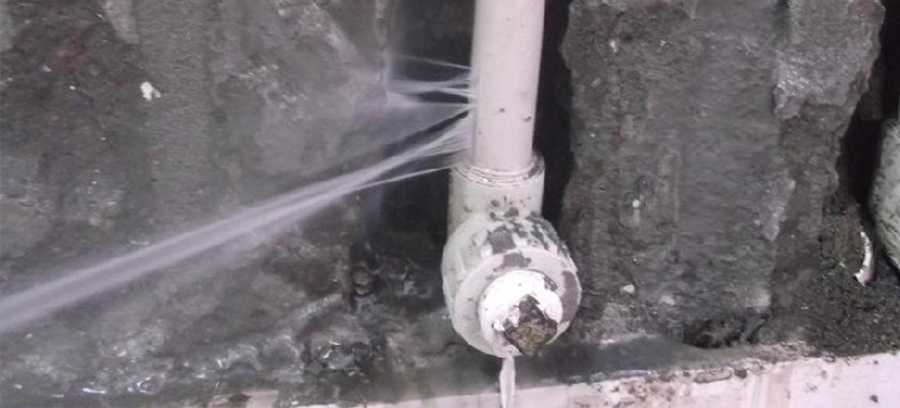

答:當(dāng)環(huán)境溫度較低時(shí),PP-R管材韌性降低,表現(xiàn)為脆性,當(dāng)管材受到外力的沖擊或者重壓時(shí),會(huì)出現(xiàn)直線開(kāi)裂現(xiàn)象,并且開(kāi)裂情況是由內(nèi)管開(kāi)始,向外管延伸。管材受到一個(gè)點(diǎn)的作用力造成的開(kāi)裂后,在瞬間內(nèi),這種開(kāi)裂會(huì)沿著管材的軸線方向快速增長(zhǎng),這個(gè)特性叫做快速裂紋增長(zhǎng)。另冬季管材在運(yùn)輸、在工地及安裝過(guò)程中因外力致傷,會(huì)在使用過(guò)程中出現(xiàn)脆性和韌性(輸送熱水時(shí))爆管。
5、河南公牛PP-R管在實(shí)際應(yīng)用中如何避免冷脆性破裂?
答:河南公牛在生產(chǎn)過(guò)程中嚴(yán)控生產(chǎn)工藝,確保產(chǎn)品質(zhì)量。對(duì)于管材不但進(jìn)行標(biāo)準(zhǔn)要求的擺錘試驗(yàn),同時(shí)為了更好得控制內(nèi)在質(zhì)量,我們超越國(guó)家標(biāo)準(zhǔn)要求,還對(duì)每批產(chǎn)品進(jìn)行落錘試驗(yàn),確保批產(chǎn)品的低溫性能達(dá)到一個(gè)較好的水準(zhǔn)。
參考我國(guó)GB/T50349-2005標(biāo)準(zhǔn),施工時(shí)應(yīng)注意如下幾點(diǎn):
1) PP-R管材在搬運(yùn)的過(guò)程中嚴(yán)禁拋、摔、滾、拖;
2)管材要求存放在庫(kù)房和簡(jiǎn)易棚內(nèi),且堆放高度不能超過(guò)1. 5m;
3)在施工的過(guò)程中,要做到:
a)施工人員應(yīng)熟悉PP-R管材特性,按國(guó)家相關(guān)技術(shù)規(guī)程或技術(shù)手冊(cè)要求規(guī)范施工。
b)注意文明施工,安全生產(chǎn),并對(duì)成品加以適當(dāng)保護(hù)。施工過(guò)程中應(yīng)避免對(duì)管道施加不適當(dāng)?shù)耐饬Γㄈ鐩_擊、碾傷、劃傷等)造成機(jī)械損傷,使管材留下隱形裂紋,埋下事故隱患。必要時(shí)對(duì)易受外力部位覆蓋保護(hù)物。
c)PP-R管5℃以下存在一定低溫脆性,建議在該溫度以下不要施工,必須施工時(shí),要注意PP-R管道產(chǎn)品不能有彎折、砸、壓、磕碰等現(xiàn)象發(fā)生。且施工要當(dāng)心,切管時(shí)切忌用電鋸、手鋸、快速切割,用于截?cái)喙懿牡膶S眉舻侗仨氫h利,剪斷管材時(shí)要用力柔和。
d)管道進(jìn)行熱熔連接之前,要認(rèn)真檢查管材是否已經(jīng)受損。特別是內(nèi)壁,因?yàn)楣懿脑谑芡饬r(shí)是內(nèi)壁先發(fā)生破裂,而后到外。避免使用內(nèi)壁已經(jīng)破裂但外管未破的管材。
e)管材與管件連接端面必須清潔、干燥、無(wú)油。焊機(jī)溫度必須控制在260℃±10℃,推薦使用河南公牛管業(yè)提供的定制焊機(jī)。冬季管道熱熔可適當(dāng)延長(zhǎng)加熱時(shí)間。(延長(zhǎng)加熱最高不得超過(guò)原時(shí)間2倍。)
f)管道安裝后在直埋及非直埋暗敷前必須試壓。 g)PP-R為塑料管材,儲(chǔ)存及施工現(xiàn)場(chǎng)不得有明火,嚴(yán)禁對(duì)管材進(jìn)行明火烘烤。在室內(nèi)有可能有冰凍時(shí)應(yīng)采取防凍措施。冬季將管材從室外低溫環(huán)境搬進(jìn)室內(nèi)后,注意不要馬上進(jìn)行施工操作,應(yīng)使管材本身溫度回升至接近較暖室內(nèi)溫度時(shí),再行施工,可獲得更好的施工質(zhì)量。 只要廣大用戶及工程施工管理、技術(shù)、充分了解了PP-R管材的特性并有效預(yù)防PP-R管材的低溫脆性,及時(shí)有效地將隱患消除在萌芽狀態(tài),掌握正確的應(yīng)用技術(shù)與施工方法,加強(qiáng)施工管理,就能確保PP-R在安裝和使用過(guò)程中的質(zhì)量,確保河南公牛管業(yè)公司廣大客戶用得放心、稱心。
